Alimentations pour ruban LED

Quelle puissance pour l’alimentation ?

Additionnez la puissance de tous les rubans et divisez par 0,8. Vous chargez ainsi l’alimentation à 80 % maximum, ce qui prolonge sa durée de vie.

• 3 mètres à 9,6 W/m = 29 W, soit une alimentation d’au moins 36 W
• 5 mètres à 10 W/m = 50 W, soit au moins 63 W, par exemple 72 W
• 10 mètres à 10 W/m = 100 W, soit au moins 125 W, par exemple 145 W
• 15 mètres à 8 W/m = 120 W, soit au moins 150 W

La puissance par mètre est indiquée sur chaque ruban. Choisissez toujours une alimentation de même tension que le ruban : 12V pour un ruban 12V, 24V pour un ruban 24V.

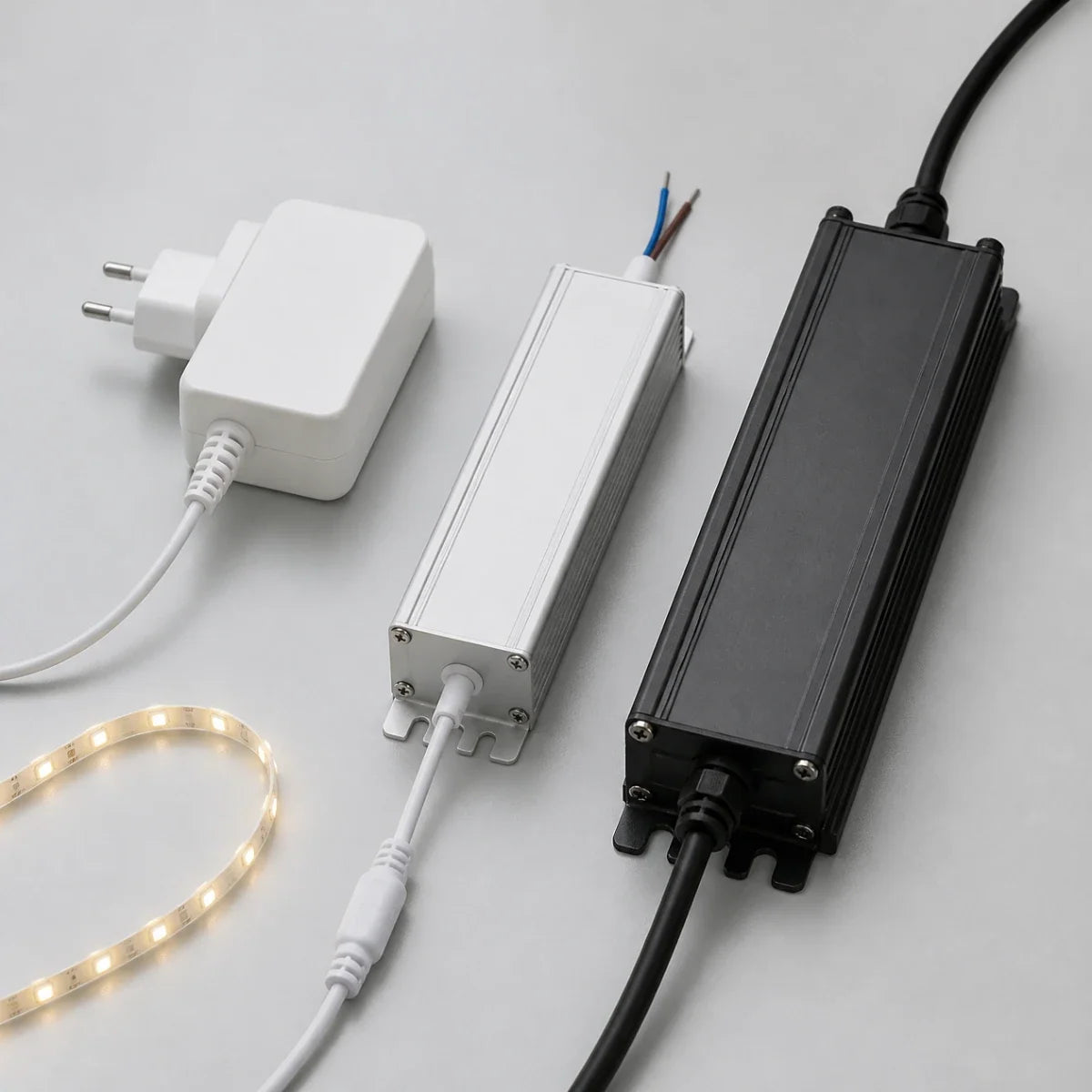

Quelle alimentation pour votre situation ?

• Alimentation à fiche (12 à 150 W) : se branche sur une prise, sans électricien. Pratique derrière un meuble TV, dans un placard ou avec un kit. Voir les rubans 12V et 24V.
• Transformateur à câbler (35 à 350 W) : se raccorde en fixe sur le secteur, par exemple au-dessus d’un faux plafond ou dans un placard. Convient à plusieurs rubans et aux lignes plus longues. Confiez le raccordement 230V à un électricien qualifié.
• Alimentation étanche IP67 (30 à 200 W) : pour la salle de bain, les carports et l’extérieur sous abri, avec un ruban LED étanche.
• Alimentations MeanWell : pour les projets qui exigent une alimentation de grande marque.

Alimentation et commande en un seul appareil

Les alimentations connectées Mi-Light associent une alimentation 24V de 75 W et un contrôleur sans fil RGB ou RGBW : un seul appareil qui alimente le ruban et le pilote à la télécommande ou par application. Pour les autres combinaisons, placez un contrôleur séparé entre l’alimentation et le ruban. Voir les variateurs et contrôleurs.

Longues lignes

En 12V, on alimente en général tous les 5 mètres, en 24V jusqu’à environ 10 mètres. Si la ligne est plus longue, alimentez des deux côtés ou répartissez le ruban sur plusieurs alimentations. Il s’agit de dizaines de mètres sans alimentation ? Un ruban LED 220V est alors la solution la plus simple.

Questions fréquentes sur les alimentations pour ruban LED

Quelle différence entre un transformateur à câbler et une alimentation à fiche ?

Tous deux convertissent le 230V en 12V ou 24V. Une alimentation à fiche se branche sur une prise et sert aux applications simples. Un transformateur à câbler se raccorde en fixe et sert aux installations fixes et aux puissances plus élevées.

Peut-on brancher plusieurs rubans sur une même alimentation ?

Oui, tant que la puissance totale reste sous 80 % de celle de l’alimentation et que tous les rubans ont la même tension.

Une alimentation peut-elle être plus puissante que nécessaire ?

Oui. Un ruban ne consomme que la puissance dont il a besoin. Une alimentation trop faible chauffe et tombe en panne plus tôt.

Peut-on varier l’alimentation avec un variateur mural ?

Non, un variateur mural 230V classique ne fonctionne pas sur une alimentation standard pour ruban LED. Faites varier avec un variateur ou contrôleur pour ruban LED entre l’alimentation et le ruban.

Que faut-il pour raccorder le ruban à l’alimentation ?

Un connecteur avec câble ou un connecteur DC adapté à la largeur du ruban. Voir les connecteurs pour ruban LED.
