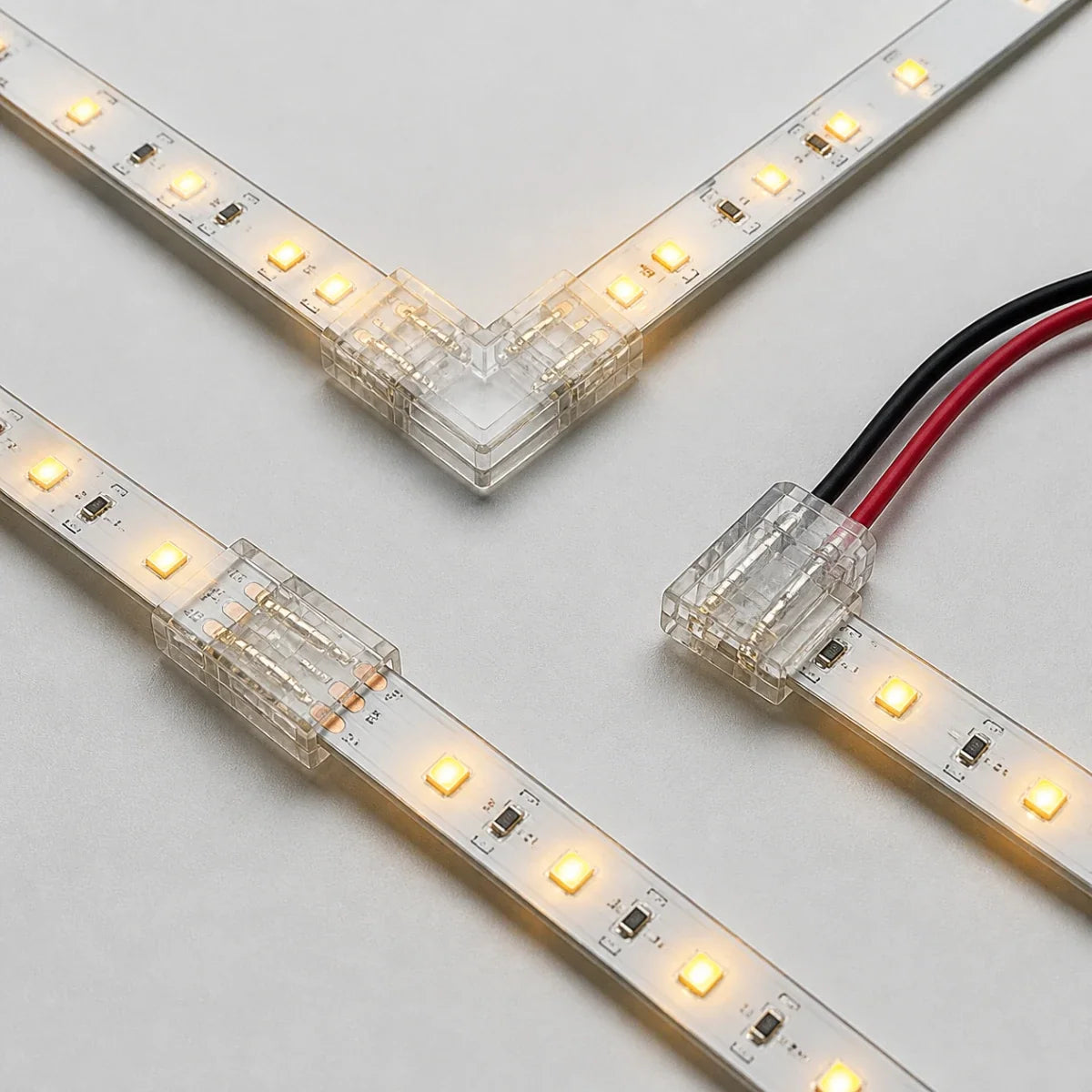

Connecteurs pour ruban LED

Avec le bon connecteur, vous réalisez des angles nets le long d’un plafond, reliez deux tronçons de ruban sans interruption ou raccordez le ruban à l’alimentation, sans soudure. Glissez le ruban dans le connecteur, refermez le clapet, c’est fait. Choisissez le connecteur adapté à la largeur de votre ruban et au nombre de canaux : monochrome, CCT, RGB, RGBW ou RGB+CCT.

Lire la suite Lire moins

Alimentations

Variateurs et contrôleurs

Accessoires

Quel connecteur pour votre ruban ?

Deux éléments déterminent le connecteur nécessaire : la largeur du ruban et le nombre de contacts (broches).

Monochrome, 8 mm, 2 broches : rubans COB et SMD2835 blancs.
CCT, 8 ou 10 mm, 3 broches : rubans à blanc réglable.
RGB, 10 mm, 4 broches : rubans RGB, y compris SMD5050.
RGBW, 10 ou 12 mm, 5 broches : RGB avec canal blanc séparé.
RGB+CCT, 12 mm, 6 broches : RGB avec blanc réglable.
220V : fiches, raccords et embouts spécifiques, 6 mm pour Basic et Pro, 12 mm pour Ultra.

La largeur et le type de ruban figurent dans le titre de chaque connecteur. Un doute ? Regardez sur le ruban la largeur (par exemple 8 mm) et la teinte (par exemple RGB+CCT).

Quel type de connecteur vous faut-il ?

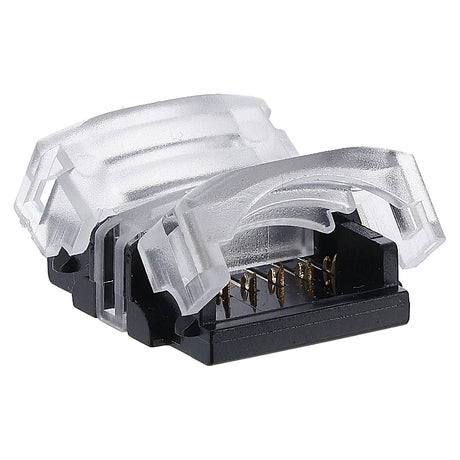

Ruban à ruban : deux tronçons bout à bout, ou avec un câble court de 15 cm pour contourner un obstacle.

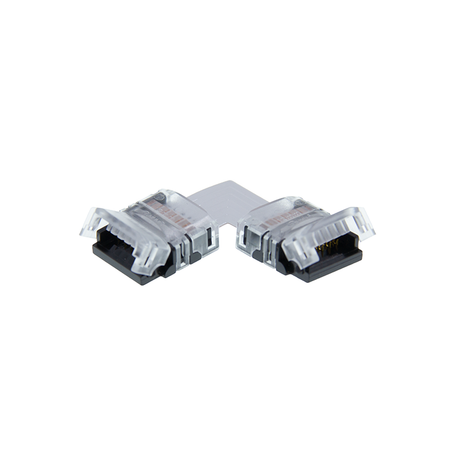

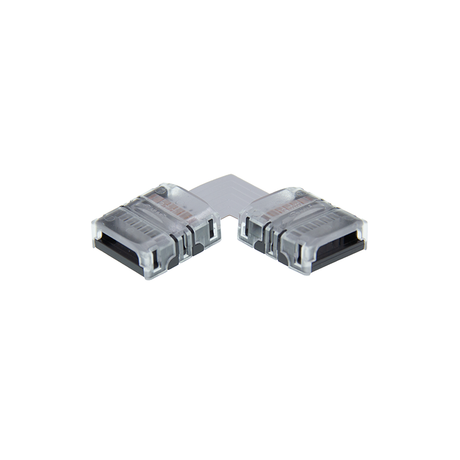

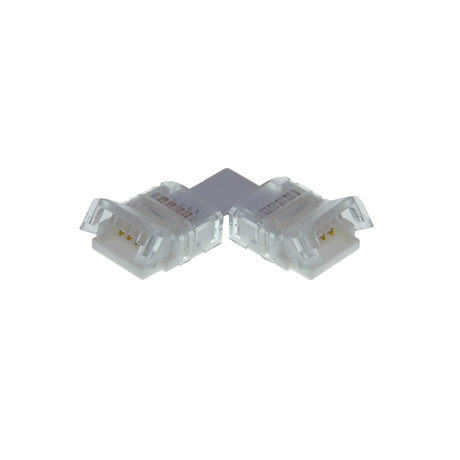

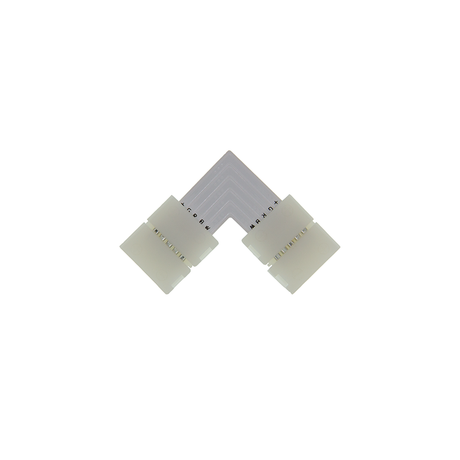

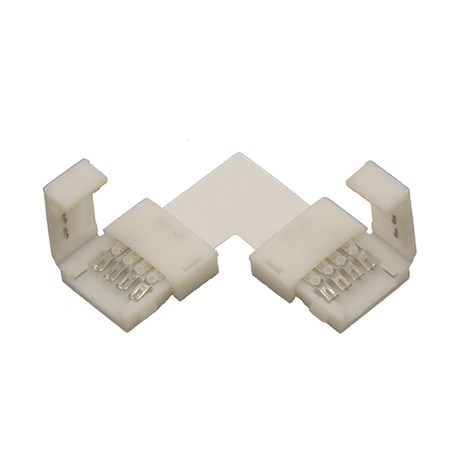

Connecteur d’angle : un angle net à 90 degrés, par exemple dans une gorge lumineuse ou autour d’un placard.
Connecteur en T et en croix : divisez une ligne en deux ou trois directions.

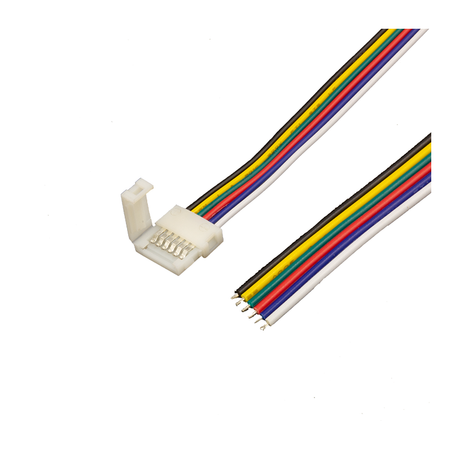

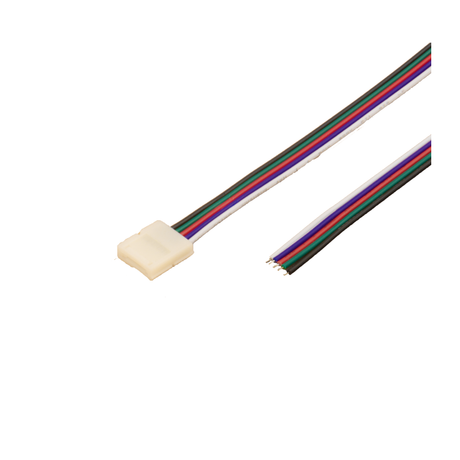

Ruban vers câble ou alimentation : raccordez le ruban à l’alimentation ou au contrôleur, avec fils libres ou fiche DC.
Câble : câble pour ruban à 3, 5 conducteurs ou plus, pour relier le ruban à l’alimentation ou deux rubans entre eux.

Raccorder de façon étanche

Avec des rubans IP65, utilisez des connecteurs IP65 et fermez chaque extrémité coupée avec un embout, pour que le ruban reste étanche après la coupe. Voir les rubans LED étanches et les accessoires pour les embouts de début et de fin.

Questions fréquentes sur les connecteurs pour ruban LED

Faut-il souder ?

Non. Vous coupez le ruban à un point de coupe, le glissez dans le connecteur et le serrez. La soudure reste possible, mais n’est pas nécessaire.

Un connecteur convient-il à tous les rubans ?

Seulement si la largeur et le nombre de broches correspondent. Un connecteur de 8 mm ne va pas sur un ruban de 10 mm, et un connecteur RGB n’a pas assez de broches pour un ruban RGB+CCT.

Peut-on raccorder un ruban COB avec un connecteur classique ?

Utilisez pour les rubans COB les connecteurs prévus pour le COB : ils assurent un bon contact avec les pastilles de cuivre étroites.

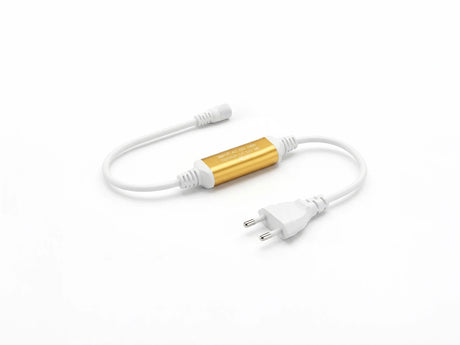

Comment raccorder un ruban 220V ?

Avec les raccords, pièces d’angle et embouts 220V correspondants. Voir les rubans LED 220V.

Que faut-il d’autre ?

Une alimentation de bonne tension et, si besoin, un variateur ou un contrôleur. Voir les alimentations et les variateurs et contrôleurs.
